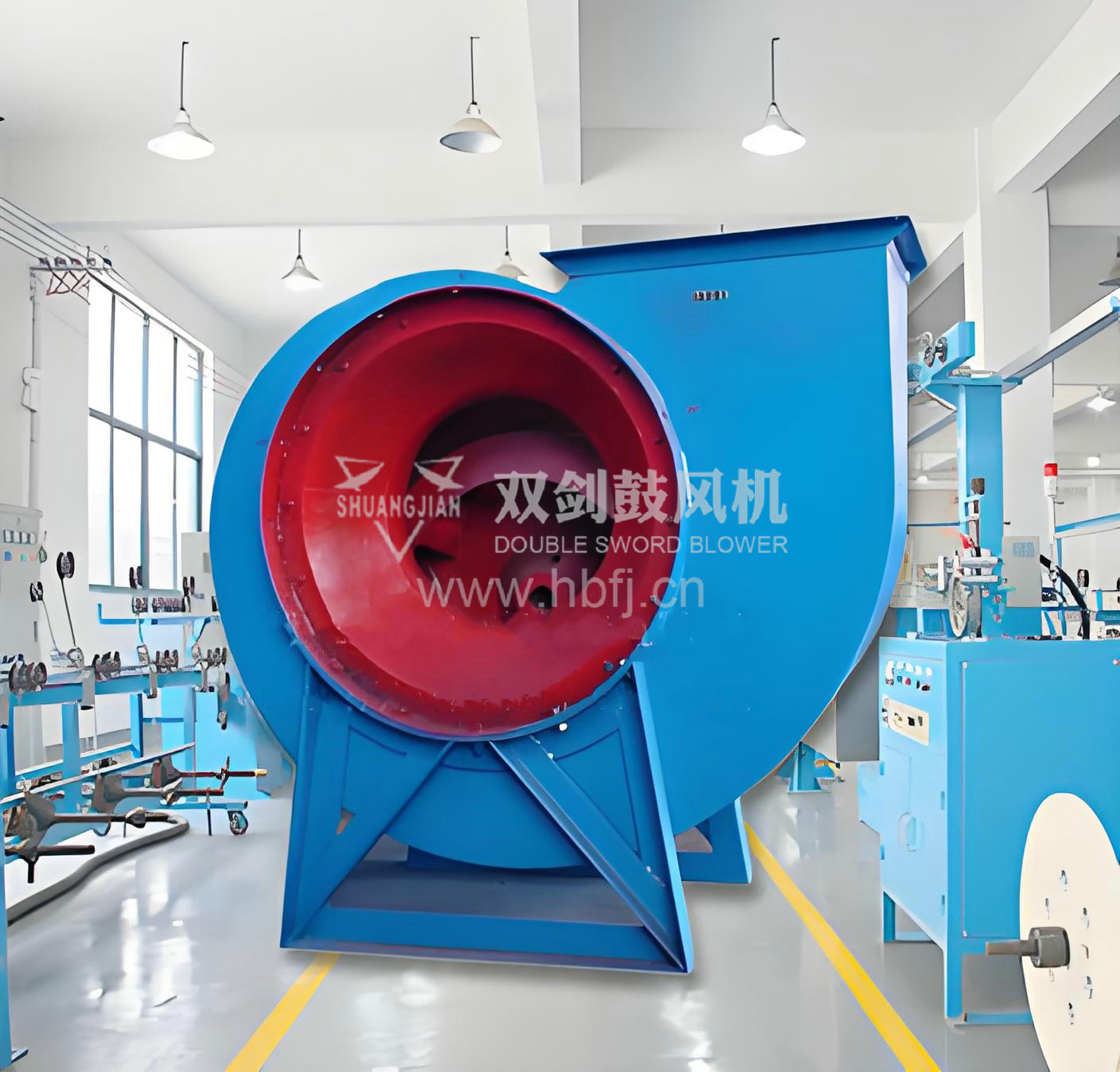

4-72 B4-72型 離心通風機
匠心品質
精益設計 高效節能
采用先進的空氣動力學設計和高效的電機系統，能夠在各種生產過程中提供穩定且高效的空氣流量。通過優化氣流分布和減少能量損失，雙劍鼓風機能夠顯著提高能源利用效率，降低運行成本。
嚴謹工藝 確保設備可靠性能
雙劍鼓風機在品質控制方面采取嚴格的標準和措施。從原材料進廠到成品出廠，每一個環節都經過嚴格的質量檢測和監控。通過先進的檢測設備和專業的檢測人員，確保鼓風機的各項性能指標符合標準要求，為客戶提供高品質、可靠的鼓風機產品。
國際化高標準配置
高品質的配件選擇及可靠性設計為雙劍鼓風機提供了足夠的設備強度和耐久性能，并降低了維修成本。國內外知名品牌配套件可供選用，如軸承、電機等，品質保障，滿足用戶對不同配置的需求。
易于維護 提高設備作業率
風機配有滑動軸承及稀油站、高位油箱以及整套完整的安全聯鎖保護體系，且機殼為水平中分，風機進、出管道與機殼進、出口水平連接，維護修理時不需拆卸風機進出管道，因此操作維護 方便，運行穩定可靠。
數字化加工，精度更高
湖北雙劍擁有著數十條數控機床生產線及機器人焊接設備，從鋼板切割、折彎、刨、銑到噴漆，均實現數字化控制，加工精度高，部分核心部件精確到一絲甚至更高標準。
原廠配件供應，運行后顧無憂
湖北雙劍作為一家集合生產銷售于一體的實力企業，我們對自己生產的每一臺設備負責，給客戶提供產品全生命周期的技術服務和原廠配件供應服務，保障每一位客戶生產后顧無憂。
產品詳情

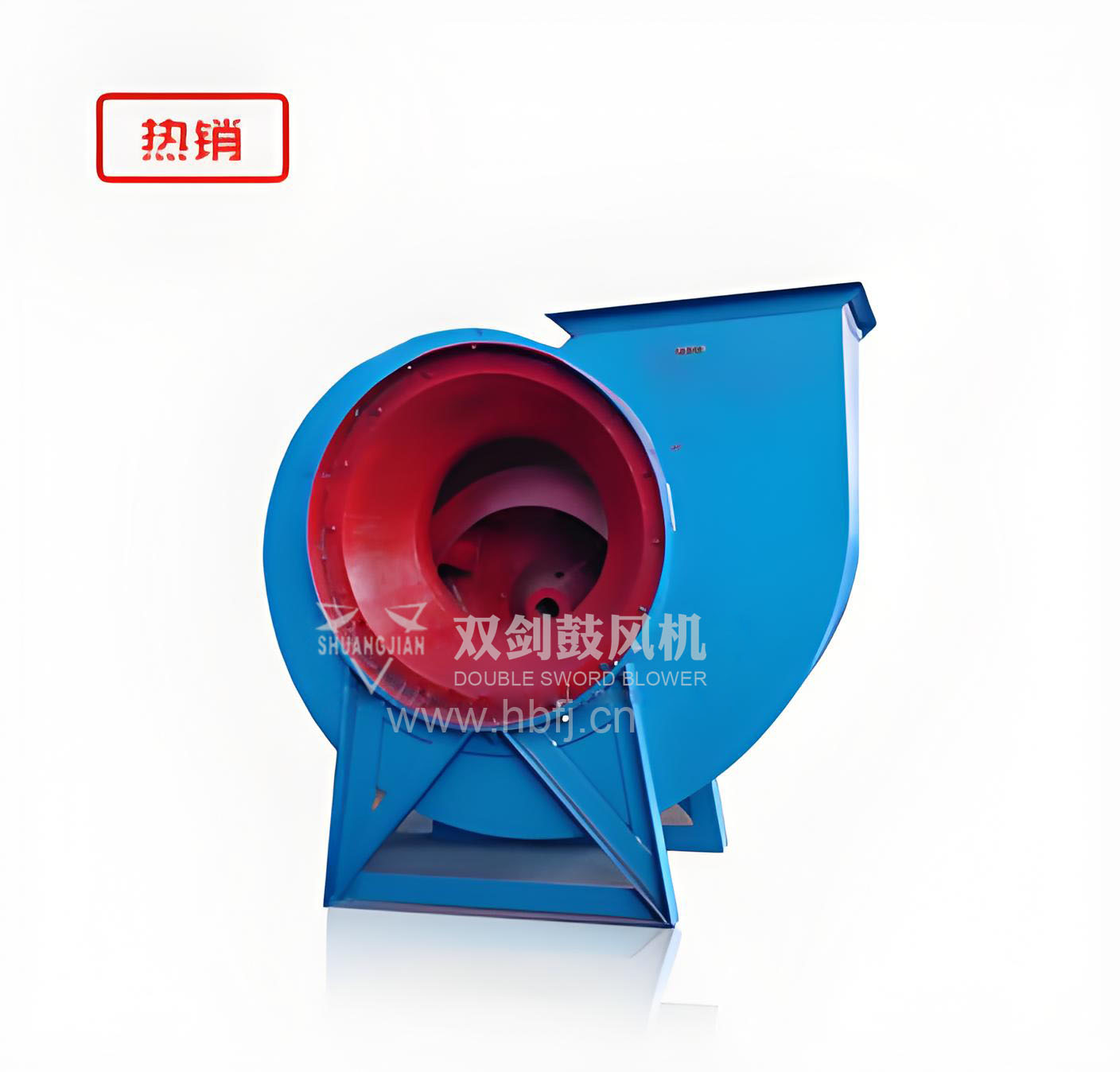

4-72 B4-72型 離心通風機
一、本系列概述
4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg／m3。氣體溫度不得超過80℃。B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。該風機結構基本與4-72型相同。NO2.8～6A采用B35型帶法蘭盤與底腳的電動機，NO6～1 2C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B。
二、4-72型風機形式
從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以"右"表示：葉輪逆時針旋轉，稱為左旋風機，以"左"表示。
風機的出口位霞，以機殼的出風口角度表示。4-72型風機№2.8～6出廠時均做成1種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。NO2.8出風口位置調整范圍0 ～225 ，間隔是45 。No3.2～6出風口位置調整范圍0 ～225 ，間隔是22．5 。No8～12出風口位置調整范圍0 ～225,間隔是45 。Nol6、20出風口位置制成固定的三種O 、90 、l80 ，不能調整，訂貨時需注明。
風機的傳動方式為A、B、C、D四種。4-72型風機中，№2.8～6采用A式傳動，№6～12采用c、D式傳動，№16～20采用B式傳動。
三、4-72型風機結構
4-72型風機中N2.8A～6A主要由葉輪、機殼、進風口等部分配直聯電機而組成。NO6～20除具有上述部分外，還有傳動部分等。
(1)葉輪由10個后傾的機翼型葉片、曲線型前盤和平板后盤組成。用鋼板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。
(2)機殼做成二種不同型式。N02.8～12機殼作成整體，不能拆開。NO1 6-20的機殼制成三開式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為二半，用螺栓連接。
(3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
(4)傳動部分由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成
產品圖集
產品參數
4-72通風機性能參數表
下表為部分參數對照表，可根據客戶需求，設計相應的風機性能，可選擇大幅度增加轉速、流量、壓力等。
|
機號NO
|
傳動方式
|
轉速r/min
|
序號
|
流量
|
全壓Pa
|
內效率％
|
內功率kW
|
所需功率kW
|
電動機
|
腳螺栓GB799-76(4個)
|
地螺母G86170-86(4個)
|
墊圈GB96-85(4個)
|
||
|
m3/S
|
m3/h
|
型號
|
功率kW
|
|||||||||||
|
2.8
|
A
|
2900
|
1
|
O.314
|
1131
|
994
|
69.3
|
O.45
|
O.67
|
Y90S-2
(B35) |
1.5
|
M8×220
|
M8
|
8
|
|
2
|
0.364
|
1310
|
966
|
73.2
|
0.48
|
0.72
|
||||||||
|
3
|
O.411
|
1480
|
933
|
75.5
|
O.51
|
O.71
|
||||||||
|
4
|
0.461
|
1659
|
887
|
76.8
|
O.53
|
0.74
|
||||||||
|
5
|
0.508
|
1828
|
835
|
76.9
|
0.55
|
O.77
|
||||||||
|
6
|
0.558
|
2007
|
770
|
75.6
|
O.57
|
O.79
|
||||||||
|
7
|
0.605
|
2177
|
702
|
73.2
|
0.58
|
0.81
|
||||||||
|
8
|
O.654
|
2356
|
606
|
69.3
|
O.57
|
O.80
|
||||||||
|
3.2
|
A
|
2900
|
1
|
0.469
|
1688
|
1300
|
69.3
|
O.88
|
1.23
|
Y90L-2
(B35) |
2.2
|
M8×220
|
M8
|
8
|
|
2
|
0.543
|
1955
|
1263
|
73.2
|
O.93
|
1.31
|
||||||||
|
3
|
0.614
|
2209
|
1220
|
75.5
|
O.99
|
1.38
|
||||||||
|
4
|
0.688
|
2476
|
1160
|
76.8
|
1.03
|
1.34
|
||||||||
|
5
|
0.758
|
2729
|
1091
|
76.9
|
1.07
|
1.39
|
||||||||
|
6
|
0.832
|
2996
|
1006
|
75.6
|
1.10
|
1.43
|
||||||||
|
7
|
0.903
|
3250
|
918
|
73.2
|
1.13
|
1.47
|
||||||||
|
8
|
O.977
|
3517
|
792
|
69.3
|
1.11
|
1.45
|
||||||||
|
3.2
|
A
|
1450
|
1
|
0.234
|
844
|
324
|
69.3
|
O.11
|
O.16
|
Y90S-2
(B35) |
1.1
|
M8×220
|
M8
|
8
|
|
2
|
O.272
|
978
|
315
|
73.2
|
O.12
|
O.17
|
||||||||
|
3
|
0.307
|
1104
|
304
|
75.5
|
O.12
|
O.19
|
||||||||
|
4
|
0.344
|
1238
|
289
|
76.8
|
O.13
|
0.19
|
||||||||
|
5
|
0.379
|
1365
|
272
|
76.9
|
O.13
|
0.20
|
||||||||
|
6
|
0.416
|
1498
|
251
|
75.6
|
O.14
|
O.21
|
||||||||
|
7
|
O.451
|
1625
|
229
|
73.2
|
O.14
|
O.21
|
||||||||
|
8
|
0.488
|
1758
|
198
|
69.3
|
O.14
|
0.21
|
||||||||
|
3.6
|
A
|
2900
|
1
|
0.740
|
2664
|
1578
|
74.2
|
1.56
|
2.03
|
Y100L-2
(B35) |
3
|
M10×220
|
M10
|
10
|
|
2
|
O.846
|
3045
|
1531
|
77.8
|
1.65
|
2.15
|
||||||||
|
3
|
0.946
|
3405
|
1481
|
80.3
|
1.73
|
2.25
|
||||||||
|
4
|
1.052
|
3786
|
1419
|
82.1
|
1.81
|
2.35
|
||||||||
|
5
|
1.152
|
4146
|
1343
|
82.6
|
1.86
|
2.42
|
||||||||
|
6
|
1.258
|
4527
|
1256
|
81.8
|
1.92
|
2.50
|
||||||||
|
7
|
1.358
|
4887
|
1144
|
79.5
|
1.95
|
2.53
|
||||||||
|
8
|
1.463
|
|
|
|
|
|
||||||||
.jpg)
.jpg)
.jpg)
維修保養
一、日常檢查與維護
外觀檢查：定期檢查鼓風機的外觀，確認沒有損壞、變形或銹蝕現象。
運行聲音：監聽鼓風機的運行聲音，如有異常響聲，應立即停機檢查。
振動情況：定期檢查鼓風機的振動情況，確保其在允許的振動范圍內。
二、潤滑系統維護
潤滑油檢查：定期檢查潤滑油的油位和質量，確保其在規定的范圍內，并及時更換變質的潤滑油。
潤滑脂更換：對于使用潤滑脂的部位，要定期更換，保證潤滑效果。
三、冷卻系統維護
冷卻水檢查：對于有水冷卻的鼓風機，要定期檢查冷卻水的流量和溫度，確保冷卻效果良好。
冷卻器清潔：定期清潔冷卻器，防止其堵塞影響散熱效果。
四、內部檢查與維護
內部清潔：定期清理鼓風機內部的灰塵和雜物，避免對鼓風機造成損害。
緊固件檢查：檢查鼓風機內部的緊固件，確保其緊固無松動。
五、電氣系統維護
電機檢查：定期檢查電機的運行狀態，確保其正常工作。
電纜檢查：檢查電纜的連接和絕緣情況，確保無破損或老化現象。
六、停機保養
停機清潔：在鼓風機停機時，徹底清潔鼓風機內外部的灰塵和污垢。
停機檢查：利用停機時間，對鼓風機進行全面檢查，查找并處理潛在的問題。
通過對鼓風機的這些維修保養細節的關注和執行，可以確保其長期穩定運行，延長使用壽命，提高生產效率。
設計研發能力
本公司擁有雄厚的技術研發能力，建有數個科研工作站為雙劍技術研發能力的提升與進步帶來持續活力。
嚴格檢測
支持新型風機現代化設計制造的輔助支撐技術及職能控制技術,建立網絡CAD 系統，采用可形仿真分析軟件，實現產品設計和工藝設計的智能化。
質量保證
本公司按照ISO9001：2000質量管理體系的要求制定了《質量手冊》、《程序文件》、《進貨檢驗規范》、《過程檢驗規范》、《成品檢驗規范》、《設備操作規程》、《裝配作業指導書》、《試驗設備作業指導書》等數十個質量管理文件。
